關于防排煙管道的要求及耐火極限解釋
發布時間：2022-07-18 瀏覽次數：
《建筑防煙排煙系統技術標準》GB51251-2017自2018年8月1號實施。按照該規范設計的項目多數進入驗收階段，關于防排煙管道耐火極限的問題在驗收中較為突出：
再論排煙管道的耐火極限和檢測報告
1、《建筑防煙排煙系統技術標準》對風管耐火極限的要求:
(1)排煙風管

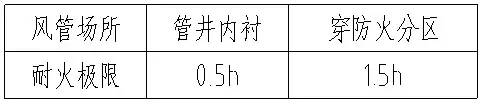

(2)加壓送風風管
(3)補風風管
2、《建筑設計防火規范》對風管耐火極限的要求:
風管穿過防火隔墻、樓板和防火墻時，穿越處風管上的防火閥、排煙防火閥兩側各2.0m范圍內的風管應采用耐火風管或風管外壁應采取防火保護措施，且耐火極限不應低于該防火分隔體的耐火極限。
(通常情況，防火隔墻耐火極限2.0h;樓板耐火極限1.5h;防火墻耐火極限3.0h。)
3、《建筑防煙排煙系統技術標準》對風管隔熱的要求:
當吊頂內有可燃物時，吊頂內的排煙管道應采用不燃材料進行隔熱，并應與可燃物保持不小于150mm的距離。
注:排煙風管設置隔熱的目的是防止高溫煙氣引燃吊頂內的可燃物。車庫無吊頂，且都是機電管線，無可燃物，從隔熱要求來看，車庫排煙風管無需設置隔熱措施。當吊頂內無可燃物時，也無需設置隔熱措施。
隔熱和耐火極限是兩個不同的概念!
4、耐火極限定義
在標準耐火試驗條件下，建筑構件、配件或結構從受到火的作用時起，至失去承載能力、完整性或隔熱性時止所用的時間，用小時表示。
風管的耐火極限包括風管的耐火完整性和風管的耐火隔熱性，兩者需要同時滿足。與結構梁、柱子、承重墻不同的是，風管無需滿足耐火承載能力。
耐火完整性針對的是“火”，即風管在火災中需保持結構完整性，不能被燒穿、燒爛、燒毀;耐火隔熱性針對的是“煙”，即風管內的高溫煙氣不能引燃周圍可燃物。
由此可見，風管耐火極限要求已經包含了風管的隔熱要求，如房間吊頂內的排煙風管滿足0.5h耐火極限時，無需再進行隔熱處理。
5、常見措施
由于鐵皮風管無法滿足耐火極限要求(至少不滿足耐火隔熱性要求)，且沒有正式的0.5h或1.0h的檢驗報告。因此，為了滿足風管的耐火極限要求，需要采取一定的措施。目前，根據實際項目，常見的做法主要有以下幾種:

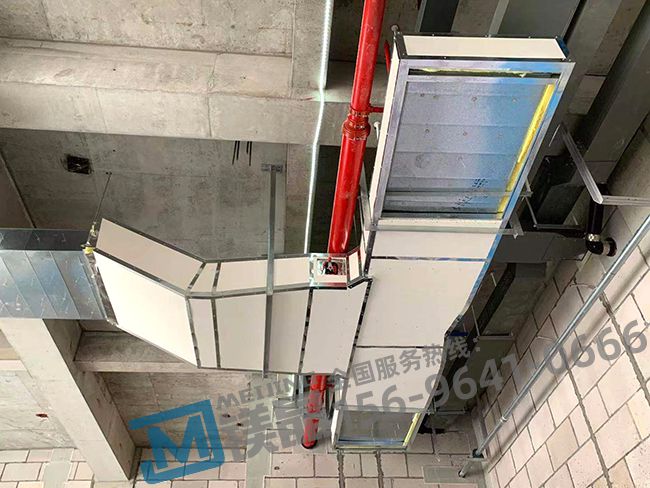

(1)鐵皮風管+巖棉+防火板
做法要求:
風管采用恒安諾耐火風管板包覆。
耐火極限≤1h時，采用8mm防火板;
耐火極限≤3h時，采用9mm防火板。
防火板與鐵皮風管之間內襯50mm巖棉，容重100Kg/m3。
